제품소개
블록 자체의 무게로 토압을 견디는 조립식 자중식 옹벽 블럭

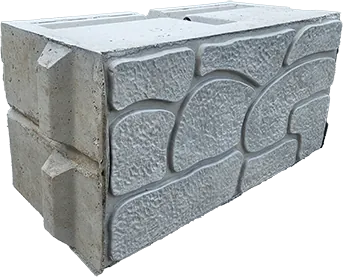

조립식 옹벽블록이란?
견고함과 빠른 시공,
두 가지를 모두
조립식 옹벽블록은 기존 보강토 블록의 견고성을 개선하고,
옹벽공사의 긴 공사기간을 단축하기 위해 개발된 콘크리트 제품입니다.
다양한 형태를 선택할 수 있어 주변 경관과 잘 어우러지며,
최대 10m까지 시공이 가능합니다.
물결무늬 형태의 전면부와 육각형 연결 방식으로 구조적 연결성을
높였으며, 콘크리트 제품 자체의 무게(자중)로 연약지반에서도
블록의 안정성을 확보합니다.
옹벽공사의 긴 공사기간을 단축하기 위해 개발된 콘크리트 제품입니다.
다양한 형태를 선택할 수 있어 주변 경관과 잘 어우러지며,
최대 10m까지 시공이 가능합니다.
물결무늬 형태의 전면부와 육각형 연결 방식으로 구조적 연결성을
높였으며, 콘크리트 제품 자체의 무게(자중)로 연약지반에서도
블록의 안정성을 확보합니다.
Characteristics
핵심 특징 4가지
자중식 구조
블록 자체 무게로 토압에 저항,
연약지반에서도 안정적
조립식(건식) 시공
몰탈·접착제 없이 조립하여
공사기간 단축
육각형 연결
블록 간 구조적 연결성 강화
경관성
자연석 물결무늬로 주변 경관과 조화
Applications
이런 현장에 적용됩니다

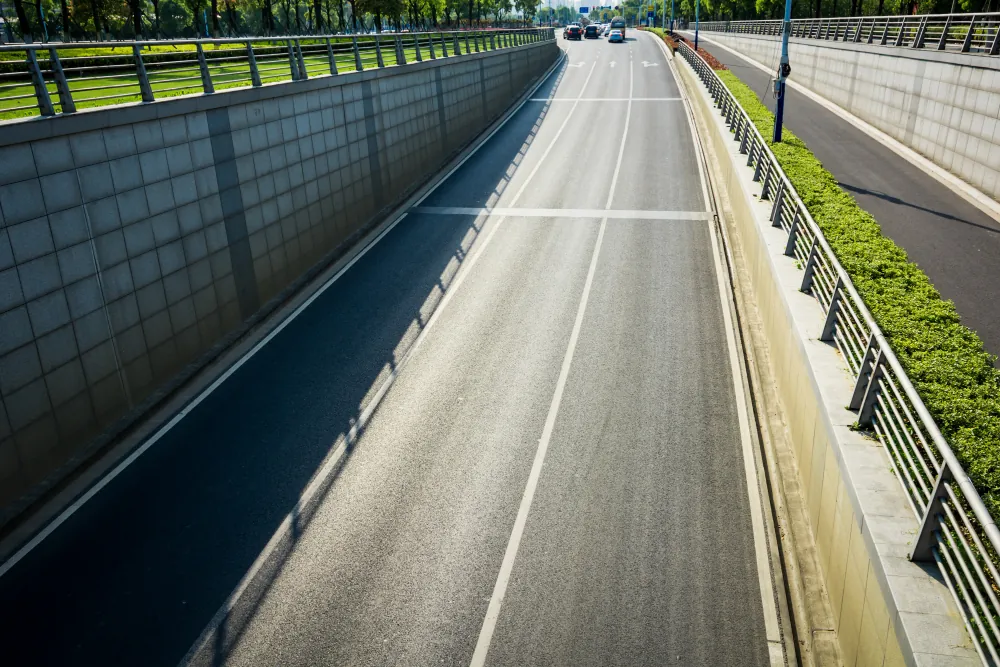

도로 · 철도
절토·성토부 옹벽

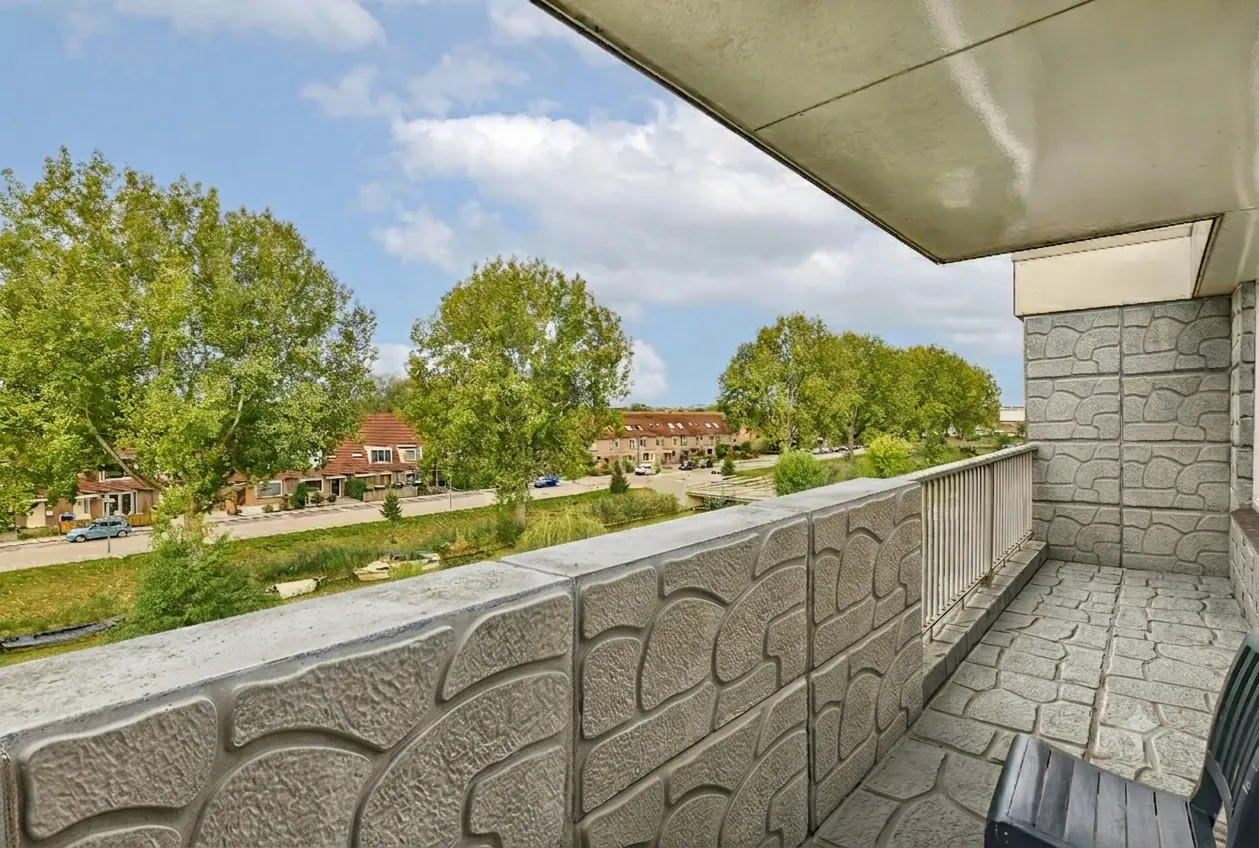

택지 · 단지 조성
단 차 경계부

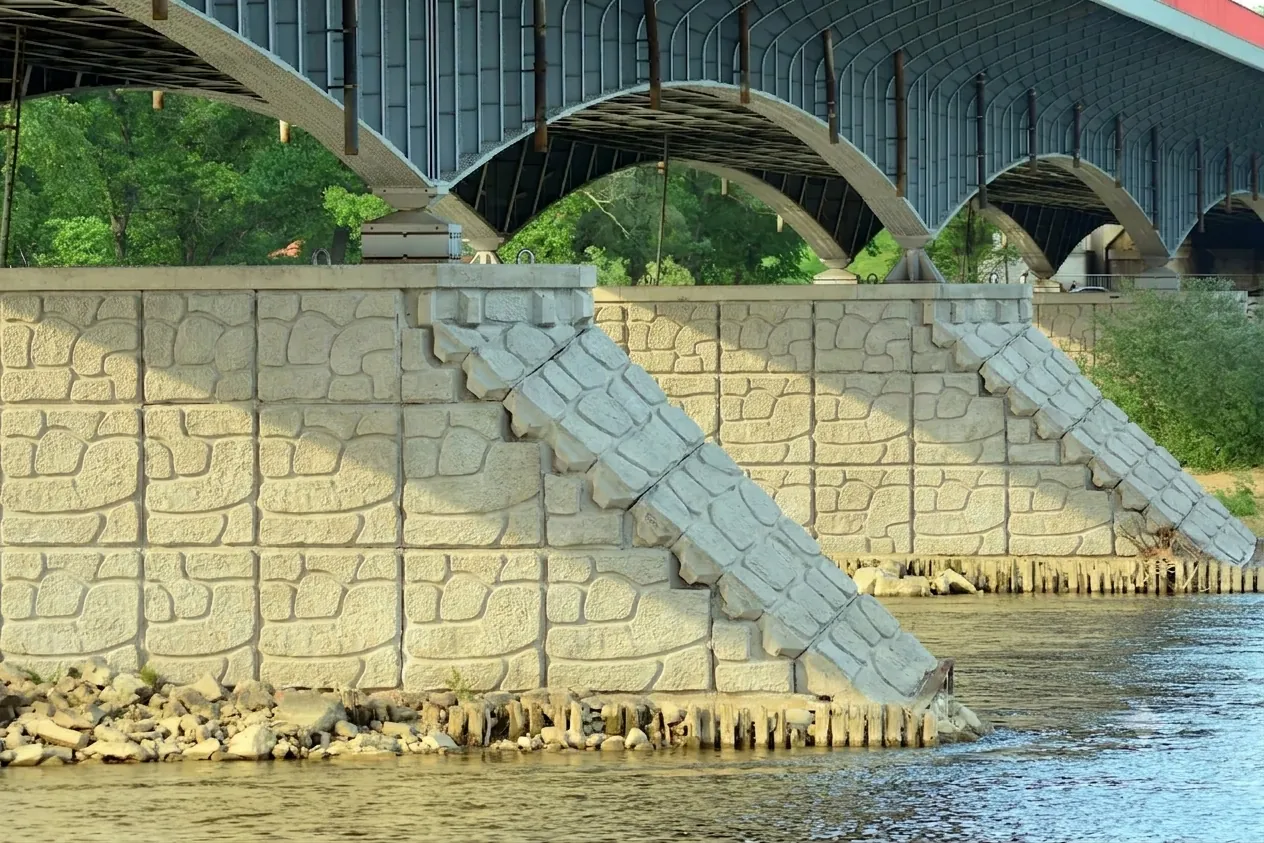

하천 · 호안 · 저수지
주변 사면 보호

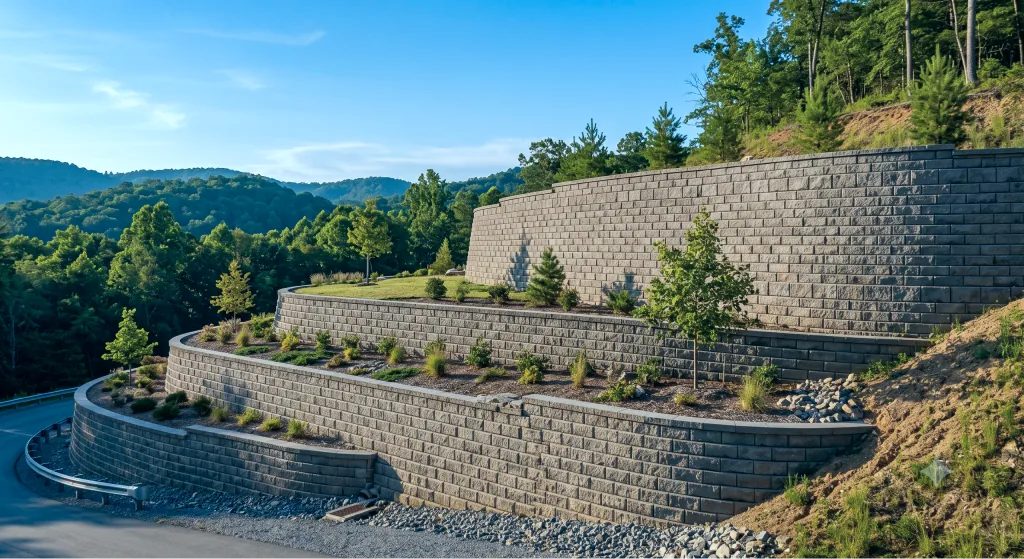

농지 · 산지 정리
경사면 안정

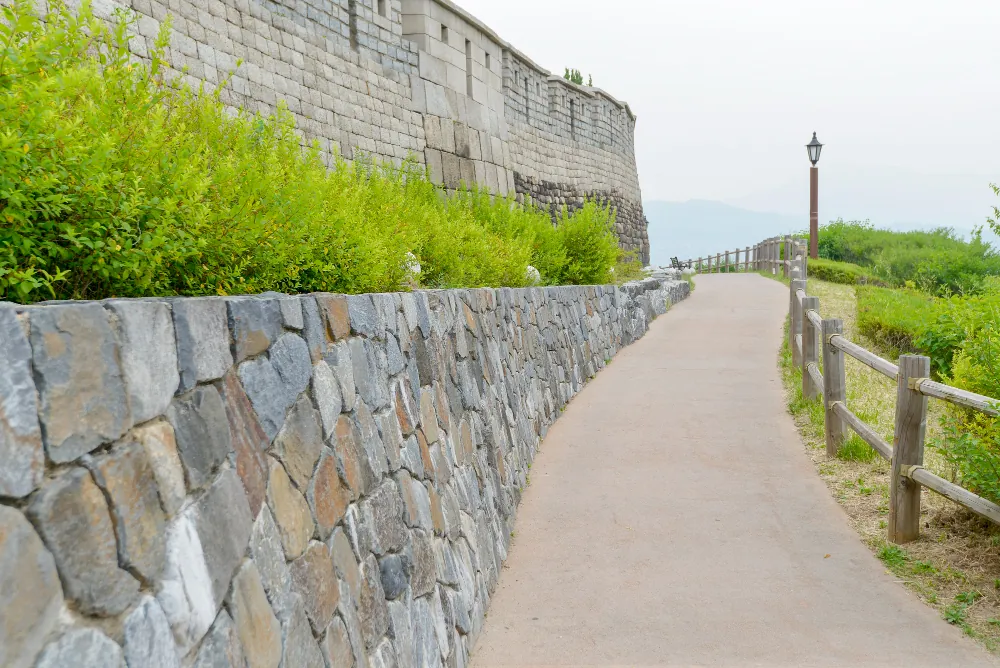

사면 안정
토사 붕괴 방지

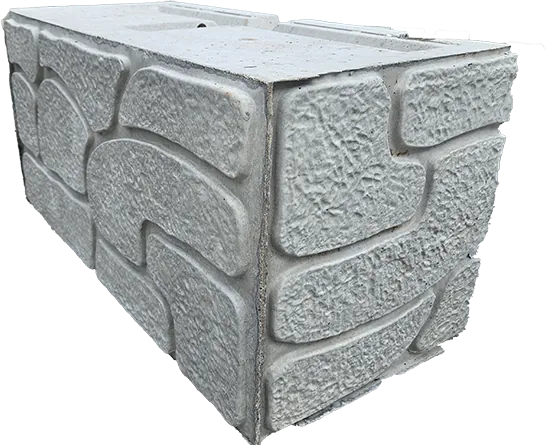

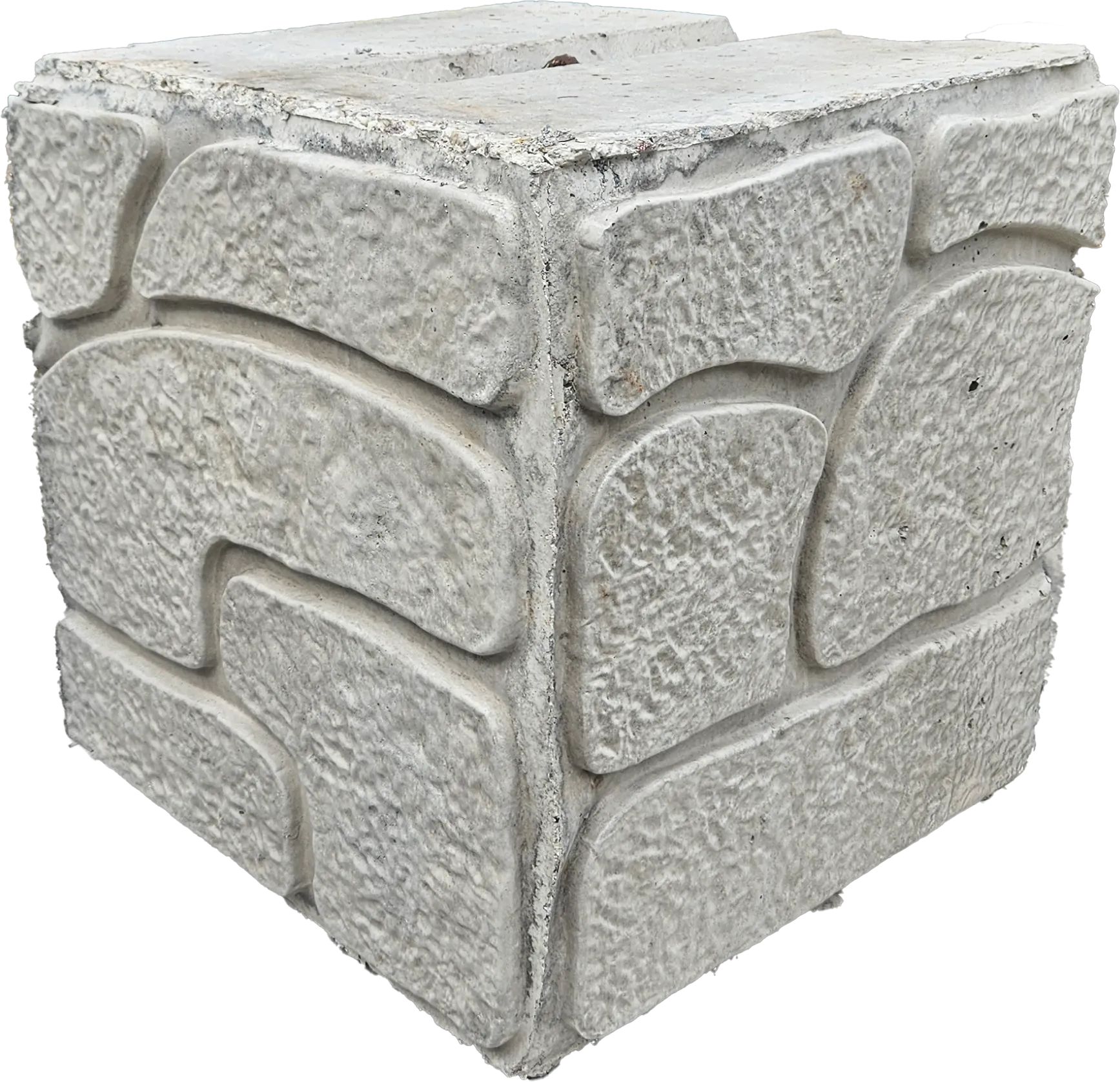

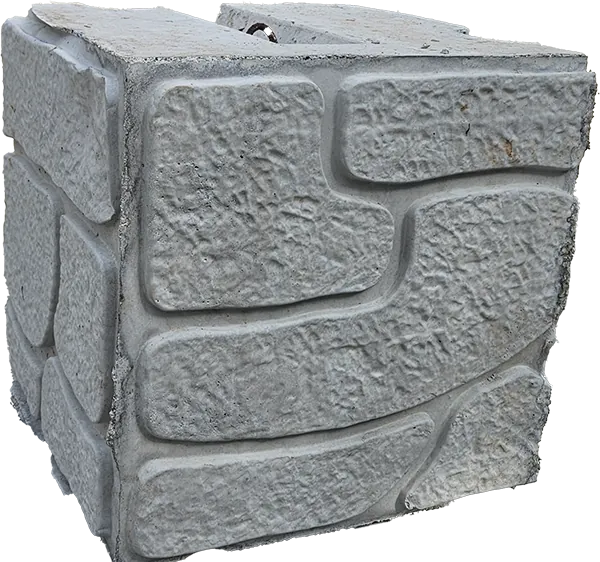

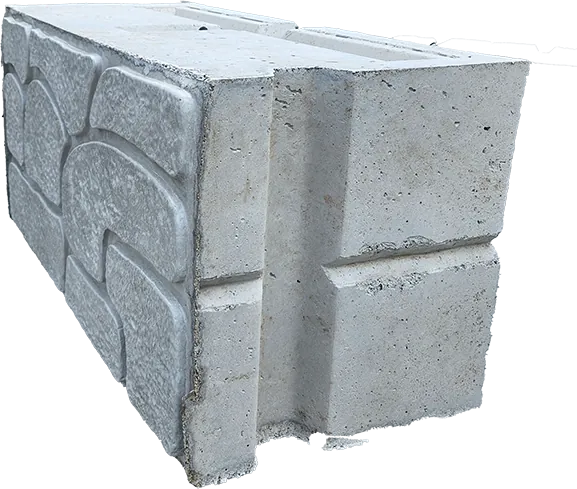

LINE-UP
제품 라인업

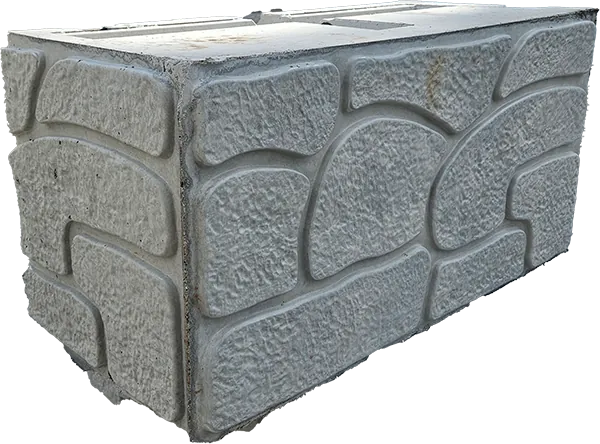

SS-기본형(1200)
SS-기본형(1200)

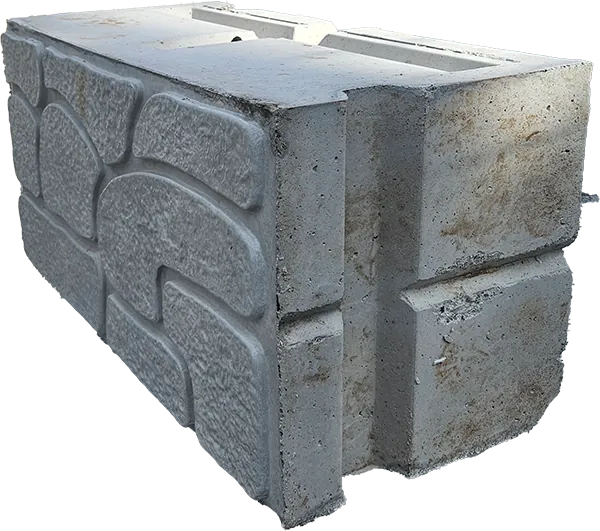

SS-좌마감(1200)
SS-좌마감(1200)

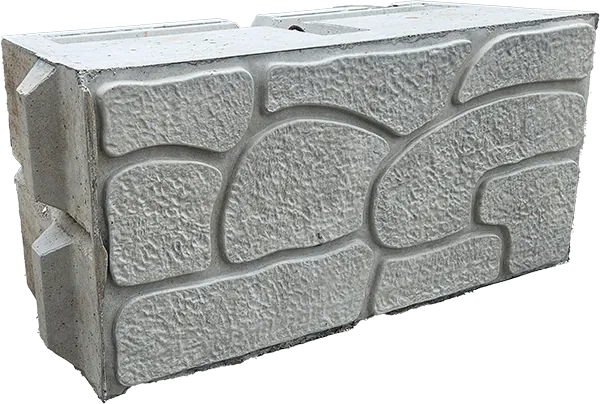

SS-우마감(1200)
SS-우마감(1200)

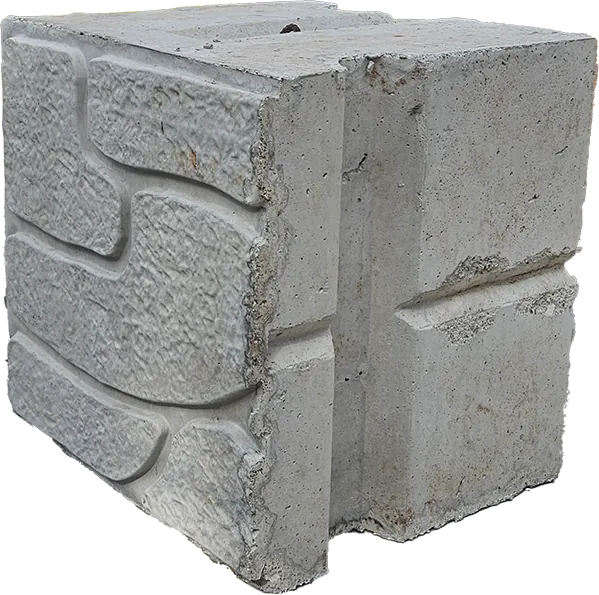

SS-좌마감(600)
SS-좌마감(600)

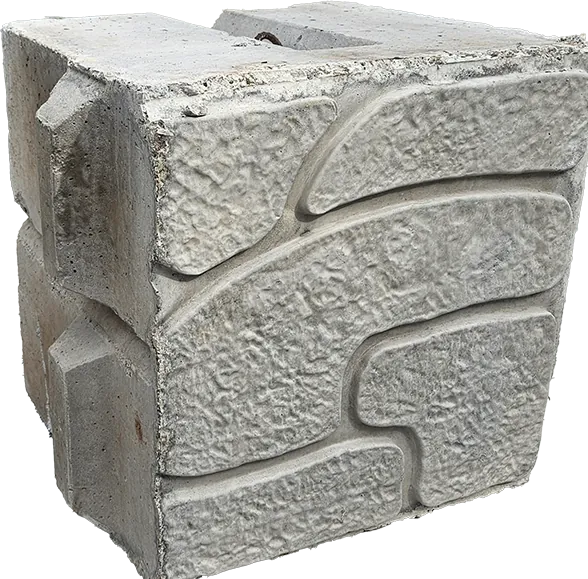

SS-우마감(600)
SS-우마감(600)
Specifications
규격 & 중량표
품명
규격
중량
단위면적당 소요개수
기본 / 코너(좌우)
600×600×1200mm
930kg
1.39ea
반쪽(좌우)
600×600×1200mm
465kg
2.78ea
곡선
600×600×1200mm
900kg
1.39ea
상판 마감
600×600×1200mm
465kg
2.78ea
반쪽 상판(좌우)
600×300×600mm
232kg
5.56ea
DETAIL DRAWINGS
상세 도면

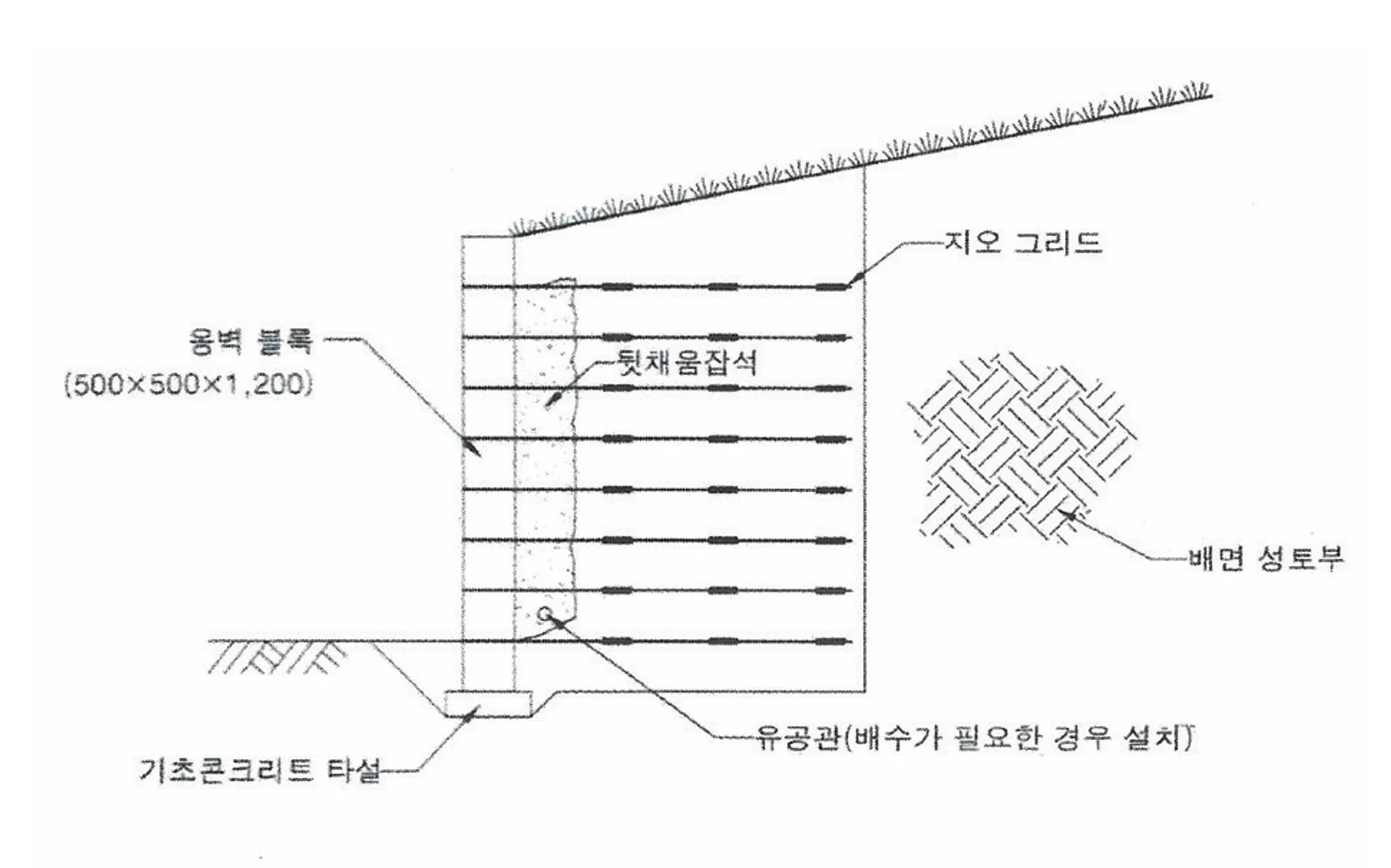

01옹벽블록 단편 상세단면 구조
02옹벽 축조도
03블록 및 지지대 상세정면/윗면/좌우측면
